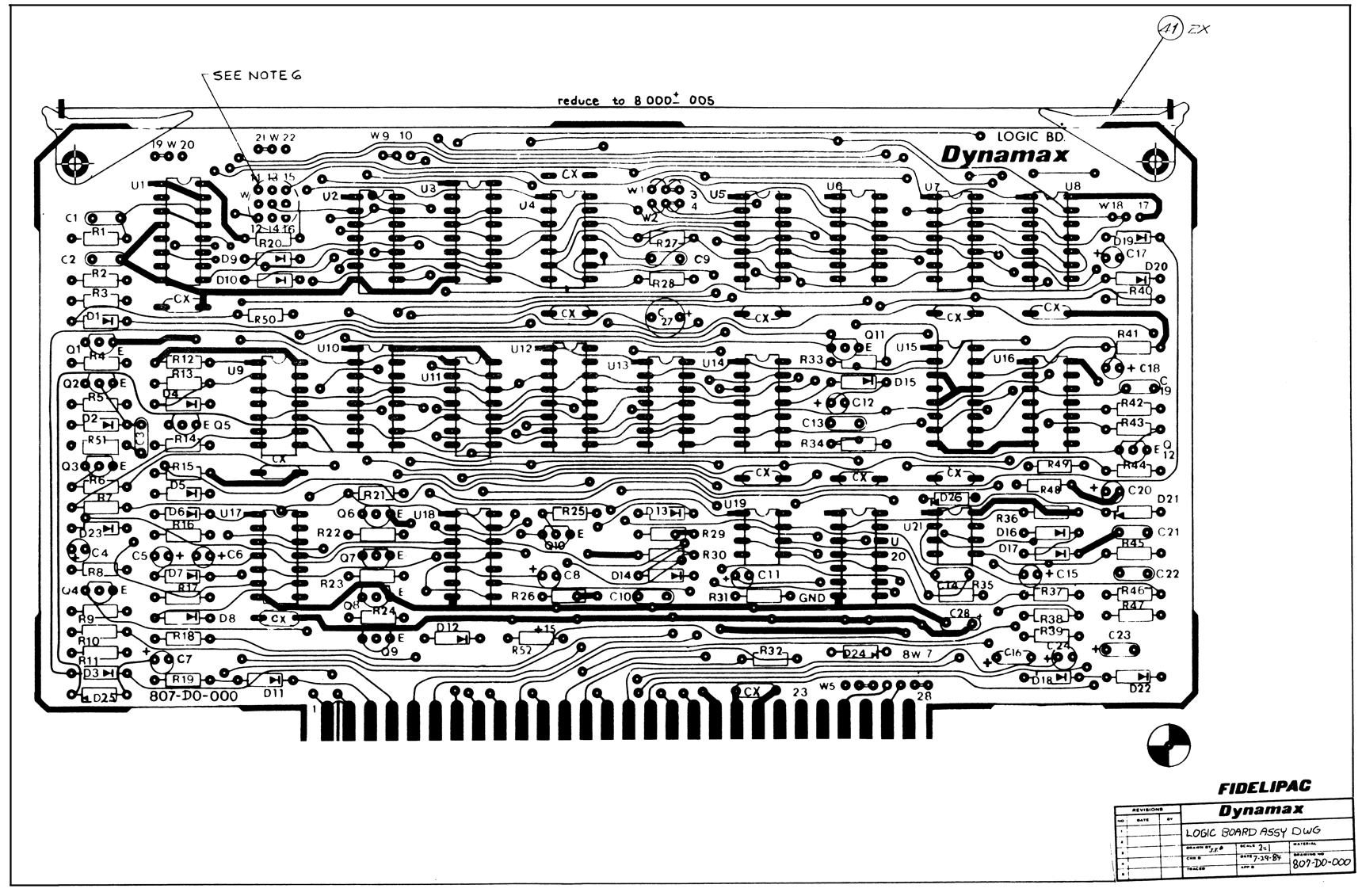

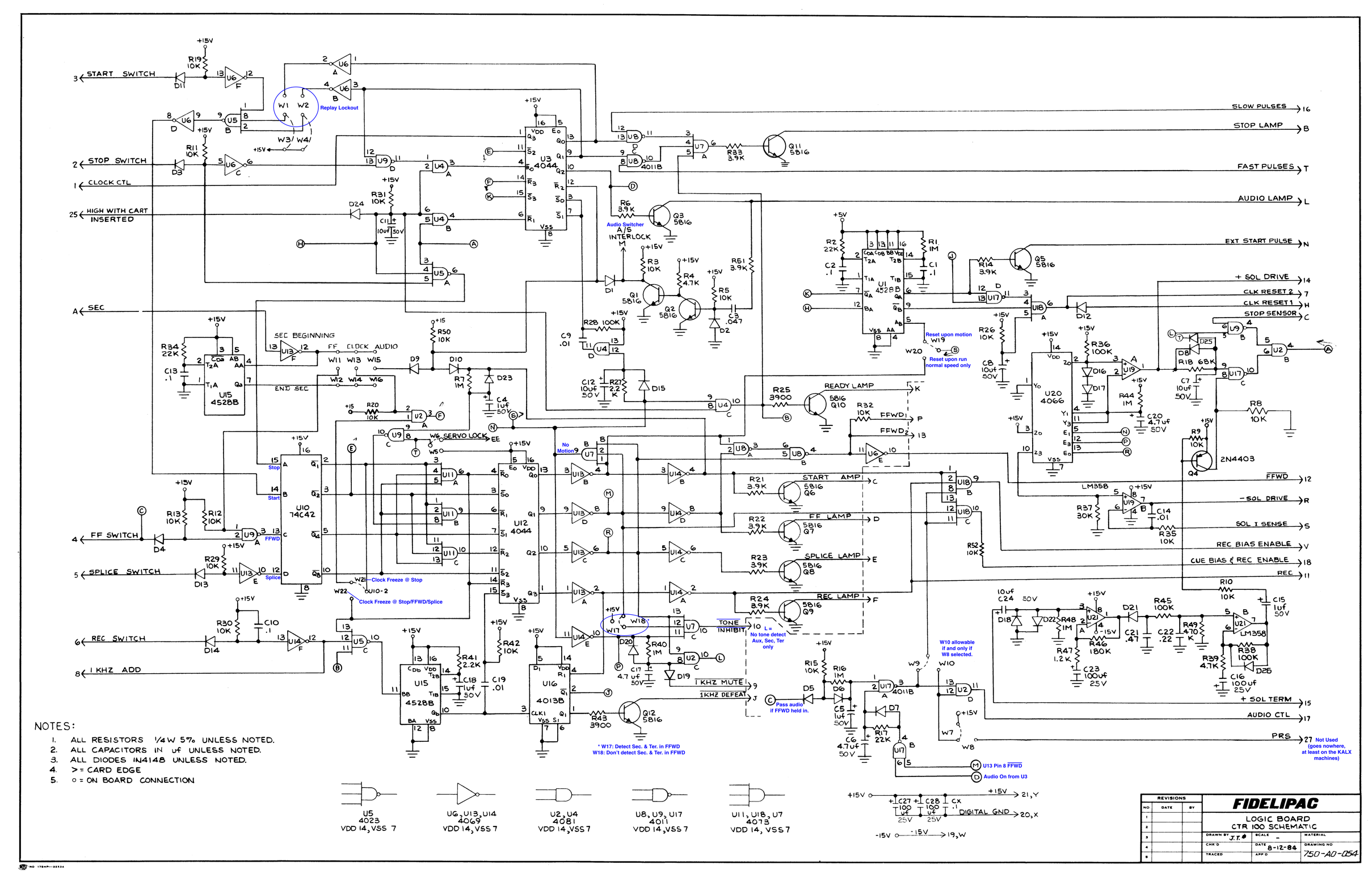

807-D0-000 Logic Board

Page No. 00001 Bill Of Material, CTR100

Part Number	Description	Quantity	Item	Designation/Location
006-A6-103	.01µF 25V D CAP	12	22	CX
011-A5-105	1µF 50V E CAP	4	15	C4,5,15,18
011-A5-106	10µF 50V E CAP	5	17	C7,8,11,12,24
011-A5-475	4.7µF 50V E CAP	3	16	C6,17,20
011-A8-107	100µF 25V E CAP	4	18	C16,23,27,28
041-A4-103	.01µF 63V F CAP	3	19	C9,14,19
041-A4-104	.1µF F CAP	4	13	C1,2,10,13
041-A4-224	.22µF 63V F CAP	1	21	C22
041-A4-473	.047 µF F CAP	1	14	C3
041-A4-474	.47µF 63V F CAP	1	20	C21
110-22-103	10K 1/4W 5% CF RES	20	3	R3,5,8,9-13,15,19,20,26,29,30,31,32,35,42,50,52
110-22-104	100K 1/4EW 5% CF RES	4	8	R28,36,38,45
110-22-105	1M 1/4W 5% CF RES	6	1	R1,7,16,40,44,48
110-22-122	1.2K 1/4W 5% CF RES	1	11	R47
110-22-184	180K 1/4W 5% CF RES	1	10	R46
110-22-222	2.2K 1/4W 5% CF RES	2	7	R27,41
110-22-223	22K 1/4W 5% CF RES	3	2	R2,34,17
110-22-303	30K 1/4W 5% CF RES	1	9	R37
110-22-392	3.9K 1/4W 5% CF RES	10	5	R6,14,21-25,33,43,51
110-22-472	4.7K 1/4W 5% CF RES	2	4	R4,39
110-22-474	470K 1/4W 5% CF RES	1	12	R49
110-22-683	68K 1/4W 5% CF RES	1	6	R18
200-A0-000	1N4148 DIODE	26	23	D1-D26
210-A0-002	GES5816 TRANSISTOR	11	24	Q1,2,3,5-12
210-A0-003	2N4403 TRANSISTOR	1	25	Q4
230-A0-009	LM358 IC	2	35	U19,21
231-A0-026	4066 IC	1	36	U20
231-A0-027	4528B IC	2	26	U1,15
231-A0-028	4081 IC	2	27	U2,4
231-A0-029	4023 IC	1	29	U5
231-A0-030	4069 IC	3	30	U6,13,14
231-A0-031	4073 IC	3	31	U7,11,18
231-A0-032	4011 IC	3	32	U8,9,17
231-A0-033	74C42 IC	1	33	U10
231-A0-034	4013 IC	1	34	U16
231-A0-044	4044 IC	2	28	U3,12
407-B0-000	LOGIC PCB CTR 100	1	42
410-A0-001	8 PIN DIP SOCKET	2	37
410-A0-002	14 PIN DIP SOCKET	14	38
410-A0-003	16 PIN DIP SOCKET	5	39
420-A0-001	JUMPER	5	40	8 PLACES
5AB-A0-007	BOARD PULLER	2	41
